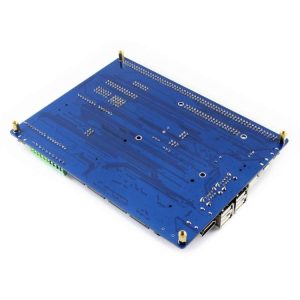

Mô-đun điện toán Waveshare IO Board Plus cho Raspberry Pi CM3 / CM3L / CM3+ / CM3+L

Đã bán 62 124

Được xếp hạng 0.0 5 sao

(đánh giá) 62 đã bán

2.382.000 VND

Giao hàng từ 10-25 ngày dự kiến ngày nhận 04/05/2024

Hỗ trợ : Mr. DƯƠNG
WhatsApp -zalo : 086.88.66.785
mail:thongbao@dt24h.com

số 56 ngõ 640 nguyễn văn cừ-gia thuỵ-long biên-hà nội

Chúng tôi luôn cố gắng đạt được mức giá thấp nhất và chất lượng tốt nhất, cũng như cam kết về dịch vụ bảo hiểm và đổi trả, liên hệ cho chúng tôi sản phẩm bạn đang tìm kiếm nếu không có ở đây !lưu ý - có thể cung cấp số lượng lớn ,giá cả có thể thỏa thuận .

Danh mục: Vật tư Arduino và SCM Từ khóa: Raspberry Pi CM3

–Quý khách mua kèm theo các phụ kiện khác đi kèm ví dụ kính cường lực, ốp lưng, miếng dán, bao da, cáp củ sạc,pin và các bộ phận khác vv…. vui lòng để lại tin nhắn. Xin cảm ơn !

Sự miêu tả
Tổng quan
Mô-đun điện toán IO Board Plus là một bảng phát triển mà bạn có thể cắm Mô-đun điện toán Raspberry Pi vào và sử dụng các tài nguyên của Pi một cách linh hoạt hơn. Nó tương thích với Mô-đun điện toán IO Board V3 từ Raspberry Pi Foundation, cùng với các thành phần sử dụng chung khác nhau.

Các tính năng của Compute Module IO Board Plus
1. Tương thích với Compute Module IO Board V3 từ Raspberry Pi Foundation
2. Tiêu đề Raspberry Pi GPIO, để kết nối các loại Raspberry Pi HAT
3. Kết nối Arduino, cũng hỗ trợ Arduino shield
4. Giao diện 1-WIRE , để kết nối các thiết bị một bus như DS18B20
5. Phím 4x, đèn LED 4x, Bộ rung 1x, để kiểm tra I/O
6. HUB USB trên bo mạch, cho phép kết nối nhiều thiết bị USB hơn
7. Bộ thu IR, điều khiển từ xa IR có sẵn
8. USB TO UART trên bo mạch, để gỡ lỗi nối tiếp
9. Giao diện cảm biến
10. ADC 10-bit, 38KSPS, 11-ch (6-ch cho giao diện Arduino, 5-ch cho cảm biến)
11. DAC 16 bit, 2 kênh
12. RTC tích hợp, một trong những chức năng phổ biến và hữu ích nhất Có

gì trên Mô-đun điện toán IO Board Plus
1. Giao diện Mô-đun điện toán: để kết nối Mô-đun điện toán (CM3 / CM3L / CM3+ / CM3+L)
2. Tiêu đề GPIO của Mô-đun Điện toán: ngắt tất cả các chân của Mô-đun Điện toán
3. Tiêu đề GPIO của Raspberry Pi: để kết nối các HAT Raspberry Pi
4. Giao diện CSI: các cổng camera, để kết nối Camera Raspberry Pi
5. Giao diện DSI: các cổng hiển thị, để kết nối Raspberry Pi LCD
6. Cổng HDMI
7. Cổng USB: để kết nối các thiết bị USB
8. Giao diện USB SLAVE: cho phép bạn ghi hình ảnh hệ thống vào Mô-đun Điện toán 3
9. Giao diện USB TO UART: để gỡ lỗi nối tiếp
10. Tiêu đề Arduino: để kết nối các lá chắn Arduino
11. AD/DA đầu vít đầu vào/đầu ra
12. Giao diện 1-WIRE: để kết nối các thiết bị một bus như DS18B20
13. Giao diện cảm biến
14. Cổng nguồn: 5V 2.5A
15. FE1.1S: Chip USB HUB
16. Crystal 12MHz
17. CP2102: USB Bộ chuyển đổi TO UART
18. Khe cắm thẻ Micro SD: Lắp thẻ Micro SD có hệ thống ghi sẵn, để khởi động Compute Module 3 Lite
19. TLC1543: Bộ chuyển đổi AD
20. DAC8552: DAC 16-bit, 2-ch
21. DS3231: Chip RTC độ chính xác cao, giao diện I2C
22. Giá đỡ pin RTC: hỗ trợ pin CR1220
23. Ổn áp: 3.3V / 2.5V / 1.8V
24. LFN0038K: Bộ thu hồng ngoại
25. Bộ rung
26. Chỉ báo nguồn
27. Chỉ báo ACT: chỉ báo trạng thái thẻ Micro SD
28. Đèn LED người dùng
29. Phím người dùng
30. Lựa chọn KHỞI ĐỘNG
– EN: cho phép PC truy cập thẻ SD/eMMC thông qua USB SLAVE
– DIS: Mô-đun Điện toán sẽ khởi động từ thẻ SD/eMMC
31. Lựa chọn nguồn VGx: định cấu hình mức I/O
32. USB HUB enable jumper: Kích hoạt HUB và lựa chọn nguồn USB SLAVE
33. Cấu hình ADC/DAC: cấu hình nguồn điện và điện áp tham chiếu của ADC/DAC
34. Cấu hình ngoại vi: cấu hình các chân điều khiển của UART, user keys, user LEDs, 1-WIRE interface, IR receiver, buzzer
35. Lựa chọn Arduino AD
– Connect 1 và 2: Arduino A0-A5 làm chân điều khiển số
– Connect 2 và 3: Arduino A0-A5 làm đầu vào AD
Sự chỉ rõ:
trọng lượng gói hàng
Trọng lượng một gói 0,18kg / 0,41lb
Số lượng mỗi thùng 120
